您的位置: 首页 > 聚脲地坪 >
联系我们 Contact Us
苏州瑞固地坪工程有限公司
联系人:刘先生
电话:15062320335
座机:0512-62888073
邮箱:Lsx_1211@126.com
厂房地址:苏州工业园区蠡塘路富民工业坊1-9号
办公地址:苏州园区唯华路5号君地大厦23011室
网址:www.huanyangdipingchangjia.cn

聚脲地坪

  • 所属分类:聚脲地坪
  • 浏览次数:1078次
  • 发布日期:2021/7/13 17:08:11
  • 产品概述

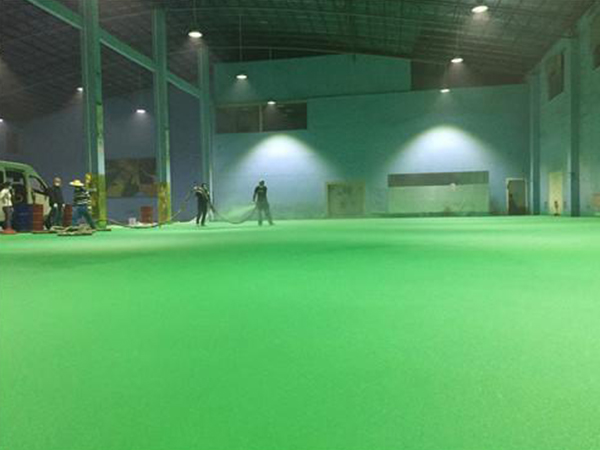

聚脲地坪的优点和特性    
1、反应活性高 、固化速度快 、垂直面 、顶面及任意曲面可连续喷涂不流挂聚脲弹性体不需要催化剂,5~10秒钟凝胶,30分钟达步行强度,一次施工厚度无限制,施工周期短、效率高。刚性聚氨酯固化时间30秒~10分钟。     
2、100%固含量、无有机物挥发、无毒,系无污染的绿色喷涂技术    
3、金属、非金属底材均有极强附着力。如钢、铝、钢筋水泥、木材、玻璃钢、聚氨酯泡沫等。     
4、对温度 、湿度不敏感,施工时受环境温度 、湿度影响小。喷涂聚脲弹性体时,在-40℃的低温、高环境湿度时可施工,甚至可在水面和冰面固化。聚氨酯弹性体底材低温度为露点以上3℃,低环境湿度。    
5、耐低温 、高温稳定性好。聚脲弹性体涂层,可在-45℃~120℃下长期使用,并能承受160℃的短时热冲击。聚氨酯弹性体涂层耐低温及高温性能比聚脲稍差。     
6、耐候性,耐老化性好。脂肪族聚脲不受紫外线侵蚀,不易变黄。肪香族聚脲虽泛黄,但无粉化和开裂,可长期使用。耐冷热冲击及风雨霜雪的交变冲击。     
7、弹性体和刚性体涂层有优异的物理性能。如抗拉强度、撕裂强度、冲击强度、粘接力、抗阴极剥离、绝缘强度、延伸率、耐磨性等。优异的低温韧性。调节配方,硬度可从软橡皮(邵A30)到硬弹性体(邵D75)之间变化。弹性体时一种介于橡胶和塑料之间的高分子合成材料,它即有塑料的高强度,又有橡胶的高弹性。
8、优异的装饰、防腐、防水、防湿滑功能。可耐大部分腐蚀介质酸(中等强度以下)、碱、盐、海水等的长期浸泡,是优异的重防腐材料。    
9、使用成套设备进行喷涂,可现场施工、快速固化、生产效率高。专用设备每班(8小时)可喷涂厚1mm的涂层2000多平方米。涂层表面光滑、连续无接缝。调节工艺参数,亦可得到橘皮状表面。     
10、可根据使用要求,加入各种颜料、填料、制成不同颜色和功能的涂层。


耐磨、耐冲击性能
聚脲地坪拥有更高的耐磨性,以及高强耐冲击力,还具有比环氧地坪以及传统聚氨酯地坪更长的使用寿命。


弹性、防滑效果
聚脲材料非常具有韧性,表面可制作成止滑纹表面,比一般的地坪更具有防滑效果,而且弹性地面对撞击的实效缓冲,为行走安全提供有效的保护。


降噪消音功能
高弹性地面能有效降低消减鞋底与地面碰撞所发出的噪响,降低脚步声,尤其是硬质鞋底行走时对环境的干扰,保持环境的安静。


环保安全
聚脲材料无毒无味,是绿色环保材料,材料内含独特的抑菌成分,有效抗阻常见的金色葡萄球菌和大肠杆菌等细菌的生长,有效升级公共卫生级别。


装饰效果佳
聚脲地坪的耐磨层即为色层,简单的工艺就可实现无缝的效果,并能绘画出各种创意图案,时尚美观,具有好的装饰效果。


综合成本低
聚脲地坪是一体无缝涂装,直接与水泥基础牢固粘接,弹性层自流平一体无缝成型,多彩防潮,不存在卷材、片材须通过自流平水泥找平等工艺,节省了施工成本。


施工简易
聚脲地坪施工工艺简单,聚脲材料固化比较快速,通过技术打磨后,只需要简单的刮涂、滚涂工艺即可完工,施工周期较短,施工后短时间保养后即可投入使用。


施工工艺:
1.基层处理:清除混凝土表面灰尘、油污、盐析、脱膜剂、水泥浮浆等。清洗的方法包括扫除、水洗(低压)、洗涤剂清洗和溶剂清洗。如果采用洗涤剂清洗,清洗后必须用清水将残留洗涤剂冲洗干净。表面的油污、盐析、脱膜剂等清除干净后可避免在打磨或喷砂过程中对混凝土造成再次污染。对混凝土表面进行打磨或喷砂,除去未清洁掉的水泥浮浆、表面疏松层、毛刺、钢筋头等突出物,对于暴露出的孔洞和其他缺陷及时进行修补。
2.涂刷底漆:底漆的可以刷涂也可滚涂,底漆使用应严格按照其说明书,配比准,配后好充分搅拌均匀。 底漆施工12小时后,48小时内,可进行下一步喷涂施工。如果时间间隔超过48小时,在施工手工聚脲涂料前一天应重新施工一道封闭底漆,然后再施工手工聚脲涂料。
3.手工聚脲施工:施工刮涂工具刮涂手工聚脲。涂刷工具主要是刮刀,刷子,涂装间隔不能超过48h。手工聚脲为反应型双组份涂料,使用时应根据现场需要,现配现用,以免涂料胶化报废。对于未达到厚度要求的涂层按照重涂要求再次刮涂。对时间间隔未超过3小时的涂层,表面清洁干净后直接刮涂同一体系的聚脲涂料。对于时间间隔超过3小时的涂层,我们必须对其进行打磨并将表面吹扫干净,然后刷涂层间粘结剂,再刮涂同一体系的聚脲涂料。


性能指标

项目

A型

S型

固含量/%

100

100

凝胶时间/s

20

20

表干时间/s

40

40

拉伸强度/MPa

18

22

断裂拉伸率/%

375

510

撕裂强度/(N/mm)

66

70

附着力(混凝土)/MPa

3.6

4.2

低温弯折性/℃

-35

-40

不透水性(0.4MPa,2h)

不透水

不透水

加热伸缩率/%

0.4

0.4

吸水率/%

2.5

2.5

硬度/(邵A)

85~95

85~95

耐磨性/[(750g/500r),mg]

13

13

耐冲击性/kg·m

1.0

1.0

人工气候老化(2000h)

良好

良好

密度/(g/cmm3)

1.02

1.02

颜色

可根绝用户需求调制


防水聚脲喷涂
产品优势
1、固化快--10秒凝胶,10分钟达到步行强度。施工速度快,立面、顶面连续喷涂不流挂
2、不敏感--在施工过程中对湿度和温度不敏感。
3、无接缝--采用喷涂工艺,连续无接缝,杜绝了渗漏的风险。
4、防水性能优良--涂层致密连续、无接缝、高弹性,能在风吹雨淋日晒的情况下保持良好防水性能。
5、物理性能优良--高强度、高伸长率、高撕裂强度,能耐受水、海水、酸、碱、盐等介质的侵蚀。
6、裂缝追随性--优异的裂缝追随性,能耐受结构变形而聚脲涂层本身不会被损坏。
7、环保性。不含溶剂,施工安全,对环境友好。


应用领域:
ES-12聚脲防腐防水涂料可广泛应用于大型建筑结构、化工基础设施、水利等防水工程,特别是暴露于化学腐蚀性水质的工程,典型应用领域包括:
★石油、石化、化工、矿山等行业的各类混凝土储罐及附属设施
★水坝、堤岸、水库、水渠等水利设施
★污水处理池、储水池、游泳池、水上乐园
★屋面、地下室防水
★体育场馆看台耐磨防水

上一个:聚脲地坪
下一个:聚脲地坪
ABOUT US

Scan the qr code

Copyright © 2020 All rights reserved 版权所有:瑞固地坪工程有限公司 备案号:苏ICP备11037306号 技术支持:拾久科技
