乙烯基脂重防腐地坪施工方案
一、 现场情况及使用要求：
1. 工程地点：
2. 工程面积：
3. 基面要求：混凝土强度≥C20以上，不起砂.空鼓.开裂及油污等。含水率≤8%，平整度≤2mm/3m。
4. 成型地坪效果：要求施工成型后的地坪具有美观、防尘、高耐磨、耐油污、耐腐蚀，表面强度高，平整度好,光洁度高、不起壳、起泡，易清洁等特点。
二、 技术方案
根据使用方要求及产品的使用性能特点，我公司特推荐介绍以下施工方案，供贵方参考。
方案名称：乙烯基脂三步五涂玻纤纬重防腐地坪 。
三、适用范围
适用于防腐罐、重型机械地面处理及化工企业易腐蚀区域的地坪，石油工业的防腐工程及污水池、化学池墙体等。
四、产品特点：
运用乙烯基脂玻纤维重防腐材料加优质固化剂，良好助剂制成。
l 抗渗透性强，耐酸、碱、盐及各种有机溶剂，表面硬度高，致密性好。
l 高耐磨、耐压、耐冲击，有一定弹性。
l 能在苛刻条件下使用，并具有长效防腐寿命，乙烯基重防腐地坪漆在化工大气和海洋环境里，一般可使用10年或15年以上，即使在酸、碱、盐和溶剂介质里，并在一定温度条件下，也能使用5年以上。
l 厚膜化是重防腐地坪漆的重要标志。一般防腐涂料的涂层干膜厚度为100μm或150μm左右，而重防腐涂料干膜厚度则在200μm或300μm以上，还有500μm～1000μm，甚至高达2000μm。

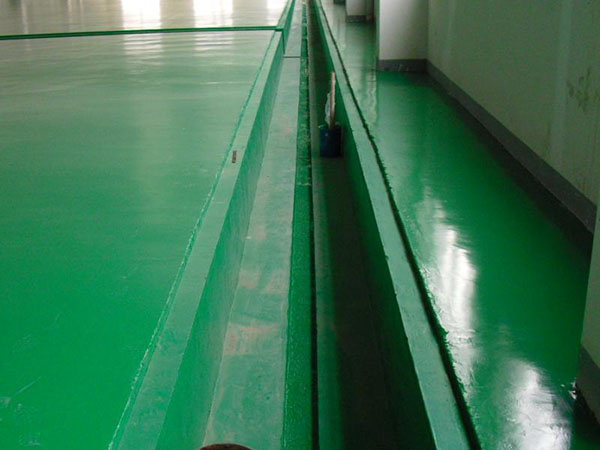

五、三布五涂环氧防腐地坪施工剖解图：
六、技术参数
试 验 项 目 | 单 位 | 指 标 | |
伸缩强度 | MPa | ≥120 | |
弯曲强度 | MPa | ≥26 | |
拉伸强度 | MPa | ≥50 | |
冲击韧性 | Kg.cm | ≥2800 | |
吸水率 | % | ≥0.1 | |
收缩率 | % | ≥0.2 | |
干燥时间 | 表干 | h | 8h |
实干 | d | 24h | |
耐75%硫酸 | 60天无变化 | ||
耐20%硝酸 | 60天无变化 | ||
耐20%氢氧酸 | 60天无变化 | ||
耐75%醋酸 | 60天无变化 | ||
耐25%氢氧化钠 | 60天无变化 | ||
耐30%双氧水 | 60天无变化 | ||
耐汽油120# | 60天无变化 | ||
耐甲苯（工业级） | 良好 | ||
